Calha Moldura para Beiral

Predial - Manejo Sustentável de Águas Pluviais

Captar água pluvial (água da chuva) em coberturas residenciais ou comerciais.

- Design moderno;
- Durabilidade: não sofre corrosão;
- Por ser leve, facilita a instalação e a manutenção;
- Limpeza simplificada;
- Pode ser pintado para se adequar à fachada da construção;
- Protege as edificações de umidade excessiva;
- Vedação que garante a estanqueidade do sistema;
- Possui proteção anti-UV, que protege o sistema dos raios solares.

PVC rígido

- Capacidade de captação (com bocal e condutor): 306 l/min;
- Grelha suporta carga de até 500kg, tráfego leve de veículos;
- Volume útil da caixa de areia: 18 litros.

Branca

- Largura do perfil: 135 mm;
- Condutor em perfil quadrado de 65mm.

Instalação dos Perfis

1° - Verifique se o beiral possui testeira ou não:

a) Caso possua, o sistema será fixado sobre ela
com os suportes de PVC;

b) Caso não possua, o sistema será fixado sobre
os caibros com os suportes metálicos, desde
que a distância entre eles não seja superior a
60cm. Caso o distanciamento ultrapasse este
valor, recomenda-se a instalação de uma
testeira.

2° - Inicie a instalação, definindo onde serão
posicionados os bocais do sistema, que serão os
pontos de descida da água de chuva. Estes
pontos definem o sentido da declividade da
calha;

3° - Meça o comprimento do trecho e calcule o
desnível entre o ponto inicial e final (onde será
posicionado o bocal), considerando a inclinação
de 0,5% (5mm a cada metro). Fixe um prego no
início e no fim deste trecho e amarre um
barbante entre eles. A calha deve acompanhar
esta linha do ponto inicial ao final;

4° - Fixe as conexões e suportes:

Alinhe os furos de fixação da emenda e do bocal
ao barbante e faça as marcações para posterior
instalação. Faça as marcações para fixação dos
suportes (considerando que para estes a face
superior deve ser posicionada na linha do
barbante), com espaçamento máximo de 60cm.
Faça a marcação para as demais conexões. Para
os esquadros, deve-se fixar um suporte em cada
extremidade;
No caso do beiral sem testeira, os pontos de
fixação já estão predefinidos pela posição dos
caibros. Os suportes devem ser aparafusados
sobre o caibro, respeitando a declividade e 0,5%
(o grampo do suporte metálico é fixado na face
traseira – menor – do perfil);
Já para coberturas metálicas, os suportes
metálicos também podem ser utilizados,
fixando-os diretamente na estrutura. Faça a
marcação da dobra necessária na haste e siga a
instalação respeitando a declividade e 0,5%;

5° - Faça as medições dos trechos necessários de
perfil, considerando a marcação indicada na
parte interna da conexão até a mesma marcação
da conexão seguinte. É importante seguir esta
instrução para permitir a dilatação térmica do
sistema;

6° - Para ser possível executar cortes retilíneos
no perfil, encaixe um suporte, marque o
contorno com lápis e execute o corte a partir
deste contorno. Remova as rebarbas;

7° - Aplique a pasta lubrificante na vedação e
canaleta, para facilitar a montagem. Siga o
formato dela, iniciando por um dos extremos e
ajustando-a na canaleta. Utilize a pasta
lubrificante para auxiliar a montagem;

8° - A calha deverá ser encaixada nos suportes e
nas conexões já fixados na testeira ou nos
caibros: encaixe primeiro a parte traseira e gire
a calha para baixo, como mostram as figuras.
Importante respeitar a marcação na parte
interna da conexão e verificar se a vedação
permanece na posição adequada;

9° - Então, encaixe as cabeceiras nas
extremidades do sistema.

Instalação dos Condutores

1° - Para os condutores, deve-se medir a altura e
cortar os segmentos, conforme a necessidade
(lembre-se de descontar a distância do suporte
nos segmentos). Marque os pontos onde os
suportes serão fixados equidistantes uns dos
outros em intervalos de até 1,50m;

2° - Deve-se sempre instalar as conexões com as
pontas voltadas para baixo. Utilize os joelhos e
acoplamento conforme necessidade. A emenda
dos condutores e conexões é executada através
de adesivo de PVC. Caso necessário, utilize
selante ou veda-calha para o perfeito
desempenho do sistema.

NBR 10844 – Instalações prediais de águas pluviais.

Inspecione regularmente o sistema de captação
pluvial, para evitar entupimentos e
transbordamentos. O sistema deverá ser
inspecionado nos períodos de primavera e
outono, avaliando e, se necessário, retirando
folhas e sementes nos bocais de captação e
saída de água. Nas estações chuvosas, o
monitoramento também deve ser realizado.

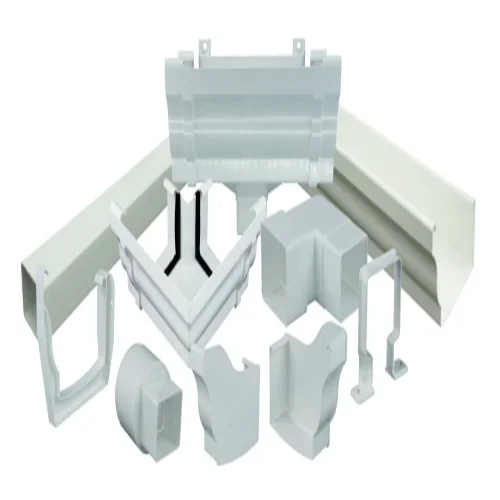

- Perfil;
- Condutor;

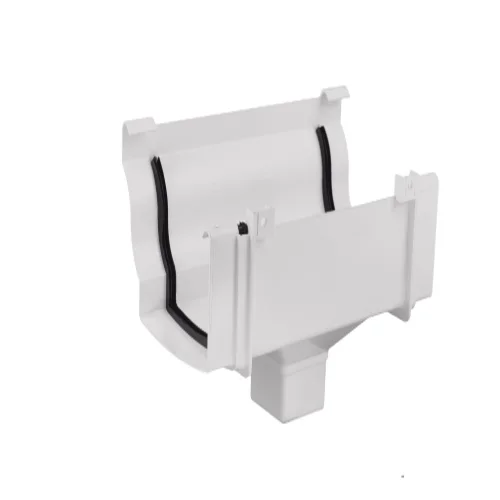

- Bocal;

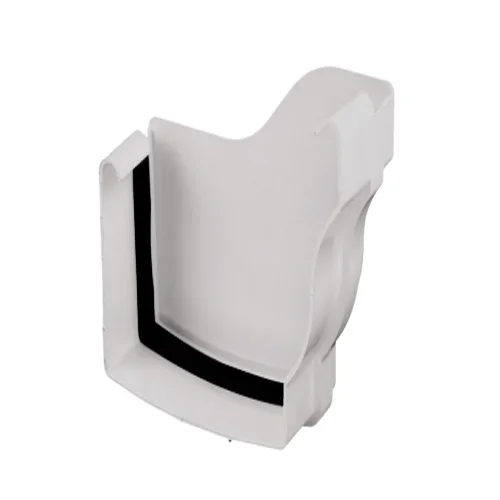

- Cabeceira Interna;
- Cabeceira Externa;
- Emenda;

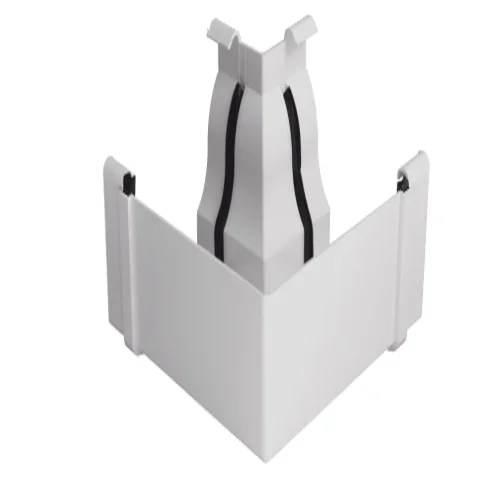

- Esquadro Interno;
- Esquadro Externo;
- Suporte Metálico para Perfil;
- Suporte PVC para Perfil;
- Suporte para Condutor;
- Acoplamento;
- Joelho 45°;
- Joelho 90°;
- Adaptador de Transição para Esgoto;
- Vedação para Perfil;
- Caixa de Areia;
- Grelhas e Porta-Grelha;
- Prolongador;
- Pasta Lubrificante.
